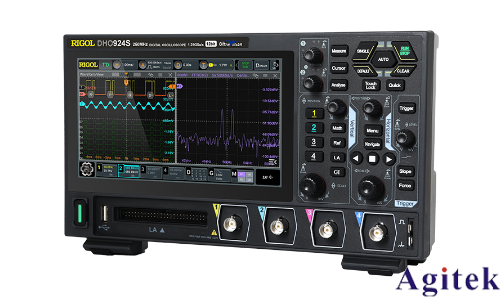

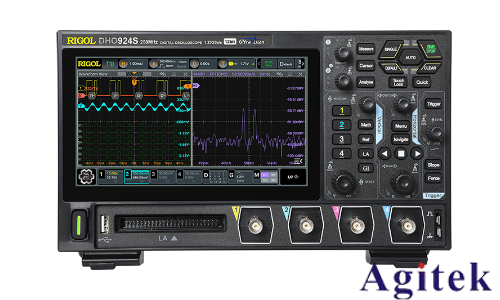

在電子測量的廣袤領域中，示波器無疑是工程師、科研人員手中最為得力的工具之一。普源示波器 DHO914 以其出色的性能在眾多示波器產品中脫穎而出，而帶寬作為其關鍵參數，直接關系到能否精準地測量和分析各類信號。如何合理選擇 DHO914 的帶寬，成為了眾多使用者關注的焦點。

帶寬的核心意義

帶寬，從本質上講，是指示波器能夠準確測量并顯示信號的頻率范圍，單位為赫茲（Hz）。對于普源示波器 DHO914 而言，其模擬帶寬為 125MHz，這一數值決定了它在測量信號時的頻率上限。簡單來說，如果被測信號的頻率超過了 125MHz，那么示波器可能無法準確地捕捉到信號的全部特征，導致波形失真，進而影響對信號的分析和判斷。例如，在測量高頻通信信號時，如果示波器帶寬不足，信號中的高頻分量就會被 “丟失”，原本清晰的波形可能會變得模糊、變形，無法準確反映信號的真實情況。

選擇帶寬的關鍵考量因素

1. 信號頻率范圍

明確被測信號的頻率范圍是選擇帶寬的首要任務。一般來說，為了確保能夠完整、準確地捕獲信號，示波器的帶寬應至少達到被測信號最高頻率的 2 至 3 倍。假設我們要測量一個最高頻率為 50MHz 的信號，那么選擇帶寬在 100MHz 至 150MHz 之間的示波器較為合適。而 DHO914 的 125MHz 帶寬，恰好能夠滿足這類信號的測量需求，在一定程度上保證了測量的準確性。但如果信號頻率超過了 125MHz，例如達到 200MHz，DHO914 就難以勝任，此時需要選擇帶寬更高的示波器。

2. 信號特性

不同特性的信號對帶寬的要求也有所不同。對于正弦波這種頻率成分相對單一的信號，按照上述帶寬與信號頻率的倍數關系選擇即可。然而，實際應用中許多信號并非如此簡單，比如方波信號。方波除了基波頻率外，還包含豐富的奇次諧波。一個 10MHz 的方波，其 3 次諧波為 30MHz，5 次諧波為 50MHz…… 要想清晰地還原方波的真實形狀，就需要示波器具備足夠的帶寬來捕捉這些高頻諧波。DHO914 的 125MHz 帶寬，對于一般頻率的方波信號測量，能夠較好地呈現其基本特征，但對于頻率較高、諧波豐富的方波，可能會出現一定程度的失真。

3. 測量精度要求

如果對測量精度有著極高的要求，例如在測量信號的上升時間、下降時間、過沖等關鍵參數時，帶寬的選擇就尤為重要。通常情況下，示波器帶寬應至少是信號上升時間的 5 倍以上，才能保證波形的準確顯示，進而得到精確的測量結果。在一些對精度要求苛刻的科研實驗或高端電子設備研發中，如果使用帶寬不足的示波器，測量誤差可能會被放大，導致實驗結果不準確，產品性能無法達到預期。DHO914 在滿足一般測量精度要求方面表現良好，但在某些對精度極致追求的場景下，可能需要結合其他輔助手段或選擇更高性能的示波器。

4. 噪聲因素

帶寬與示波器的噪聲性能密切相關。較寬的帶寬在允許更多高頻信號通過的同時，也可能引入更多的噪聲。在測量微弱信號時，這一問題尤為突出。如果使用帶寬過大的示波器，過多的噪聲混入信號中，會干擾測量結果，使信號變得模糊不清，難以準確分析。DHO914 在設計時充分考慮了噪聲問題，在 125MHz 帶寬下，能夠有效控制噪聲水平，保證測量的穩定性和準確性。但在一些極端的低噪聲測量環境中，仍需要通過合理設置示波器參數，如帶寬限制等功能，來進一步降低噪聲對測量結果的影響。

不同場景下的帶寬選擇建議

1. 低頻信號測量場景

當涉及到測量音頻信號（20Hz - 20kHz）、一般直流電源紋波等低頻信號時，DHO914 的 125MHz 帶寬可謂綽綽有余。在這種情況下，為了進一步降低噪聲對測量結果的影響，可以將示波器的帶寬限制在較低水平，例如 20MHz。這樣既能準確地測量低頻信號，又能顯著提升信號的質量，使測量結果更加可靠。例如，在音頻設備的調試過程中，通過將 DHO914 的帶寬限制在合適范圍，可以清晰地觀察到音頻信號的波形，準確判斷設備的音頻性能。

2. 高頻數字信號測量場景

在高速數字電路設計與測試領域，如 USB、Ethernet 等高速接口信號的測量，信號頻率往往較高且變化迅速。以 USB 2.0 信號為例，其傳輸速率可達 480Mbps，對應的信號頻率也處于較高水平。雖然 DHO914 的 125MHz 帶寬無法完全覆蓋這類高速數字信號的最高頻率，但通過合理設置示波器的其他參數，如采樣率、觸發條件等，并結合對信號主要特征的分析，仍然能夠在一定程度上滿足此類信號的關鍵參數測量需求，如眼圖測量、時序分析等。不過，對于一些對高速數字信號測量精度和完整性要求極高的場景，DHO914 可能需要與其他更專業的高頻測量設備配合使用。

3. 混合信號測量場景

在實際的電子系統中，常常會遇到既包含模擬信號又有數字信號的混合電路，如嵌入式系統電路板的測量。假設要同時測量微控制器的數字輸出信號以及其周邊模擬電路的電壓信號，DHO914 的多通道特性結合其 125MHz 帶寬，可以在不同通道分別對模擬和數字信號進行較為有效的測量。在這種情況下，需要根據模擬信號和數字信號的頻率范圍、特性等，合理設置各通道的帶寬。對于模擬通道，若測量的模擬信號頻率較低，可適當限制帶寬以降低噪聲；對于數字通道，雖然 DHO914 的帶寬對于一般數字信號測量基本滿足，但對于高速數字信號部分，同樣需要注意其局限性，通過優化其他參數來提高測量效果。

帶寬與其他參數的協同關系

在選擇 DHO914 示波器帶寬時，不能孤立地看待這一參數，還需充分考慮其與其他參數的協同關系。

采樣率方面

根據奈奎斯特采樣定理，采樣率應至少是信號最高頻率的 2 倍。DHO914 的最高實時采樣率為 1.25GSa/s，對于其 125MHz 的帶寬來說，能夠較好地滿足采樣要求，確保在帶寬范圍內信號能夠被準確采樣和還原。例如，在測量一個 100MHz 的信號時，1.25GSa/s 的采樣率能夠采集到足夠多的數據點，從而清晰地呈現信號的波形。但如果采樣率不足，即使帶寬滿足要求，也可能導致信號失真，無法準確反映信號的真實情況。

存儲深度方面

存儲深度決定了示波器能夠存儲的數據點數量，它與帶寬和采樣率密切相關。若要長時間捕獲高帶寬信號，足夠的存儲深度至關重要。DHO914 的最大存儲深度為 50Mpts，在高采樣率下，能夠保證在一定時間內完整記錄信號波形，避免數據丟失。例如，在進行長時間的信號監測時，如果存儲深度不夠，可能只能捕獲到信號的一部分，無法對信號的整體變化趨勢進行分析。而 DHO914 的 50Mpts 存儲深度，在一般的測量場景中，能夠滿足大多數用戶對信號存儲和后續分析的需求。但在一些需要長時間、高分辨率記錄信號的特殊應用中，可能需要進一步考慮存儲深度的擴展或優化數據存儲方式。

綜上所述，普源示波器 DHO914 的 125MHz 帶寬在眾多測量場景中具有一定的適用性，但在選擇使用時，必須綜合考慮信號的頻率范圍、特性、測量精度要求、噪聲因素以及與其他參數的協同關系等多方面因素。只有這樣，才能充分發揮 DHO914 的性能優勢，實現精準、高效的信號測量與分析，為電子領域的研究、開發和測試工作提供有力支持。
