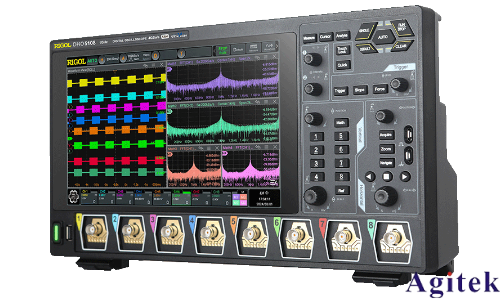

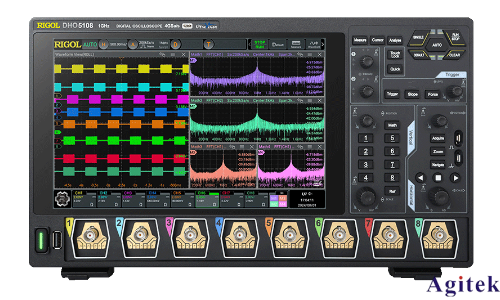

普源示波器MHO5106作為一款高性能電子測試儀器，其觸發功能在信號捕獲與分析中扮演著核心角色。合理設置觸發參數不僅能穩定顯示波形，還能幫助用戶快速定位信號特征與故障點。本文將詳細介紹MHO5106的觸發功能設置步驟及實用技巧，助力工程師與愛好者高效開展測試工作。

一、觸發功能基礎概念

觸發機制是示波器根據預設條件自動捕獲信號的關鍵。通過設定觸發源、觸發類型、觸發電平等參數，示波器僅在滿足條件時開始采集數據，從而避免波形滾動或混亂。常見的觸發類型包括邊沿觸發、脈寬觸發、視頻觸發等，MHO5106提供了豐富的選項以滿足不同場景需求。

二、觸發功能設置步驟

1. 連接信號與基本設置

    使用BNC線將信號源接入CH1或CH2通道，確保接地良好以防干擾。

    開機后選擇輸入耦合模式（DC/AC/GND），根據信號類型調整（如直流信號選DC耦合）。

2. 觸發模式選擇

    進入“觸發菜單”，選擇觸發源（如CH1、CH2或外部觸發）。

    根據需求選擇觸發類型：

        邊沿觸發：適用于觀測信號上升沿/下降沿特性，設定觸發沿及電平。

        脈寬觸發：捕捉特定寬度脈沖（如設定最小/最大脈寬范圍）。

        斜率觸發：針對信號上升/下降時間異常的檢測。

3. 參數精細化調整

    觸發電平：旋轉旋鈕調整電平值，使觸發點位于波形關鍵位置（如周期性信號的峰谷點）。

    觸發耦合：選擇DC耦合跟蹤信號直流成分，AC耦合濾除直流觀察交流細節。

    觸發延遲：設定延遲時間以捕捉觸發后的特定時段信號。

4. 高級觸發配置（可選）

    對復雜信號可使用邏輯觸發（如多通道組合觸發）或序列觸發（按時間順序捕獲多事件）。

    視頻觸發模式適用于分析視頻信號幀結構。

三、應用場景實例

電路調試：利用邊沿觸發鎖定特定邏輯電平跳變，排查時序問題。

脈沖信號分析：通過脈寬觸發捕捉窄脈沖（如占空比異常信號），測量其寬度與頻率。

噪聲排查：設置觸發抑制功能，排除干擾信號僅顯示目標波形。

瞬態捕獲：?jiǎn)未斡|發模式下捕獲偶發信號，如電源啟動時的瞬態浪涌。

四、注意事項

1. 觸發電平不宜設置過高或過低，否則可能無法穩定觸發。

2. 高頻信號測量時需使用專用探頭并校準衰減系數。

3. 觸發源與信號源保持同地，避免共模電壓影響。

4. 若波形顯示異常，檢查觸發模式與耦合設置是否匹配信號特性。

掌握MHO5106的觸發功能設置，能顯著提升信號分析的精準度與效率。通過靈活配置觸發參數，用戶可從容應對從基礎調試到復雜信號解碼的多樣化需求。建議結合具體測試場景反復實踐，以充分發揮示波器的性能優勢，為電子設計與故障診斷提供可靠依據。
