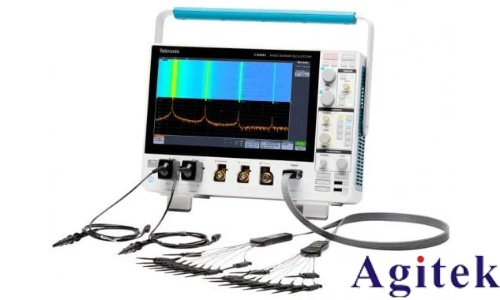

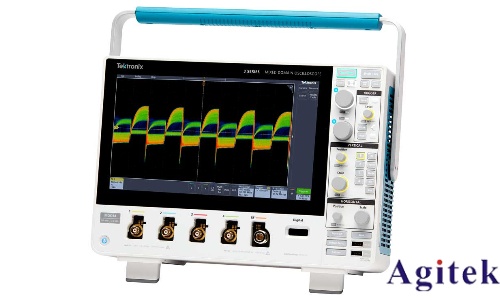

泰克MSO24示波器可用于分析眼圖，評估數字信號傳輸質量，以下為具體操作流程：

1. 設備連接與基礎設置

連接示波器與被測設備：將示波器電源線接入市電，開啟示波器，等待其完成自檢。依據被測信號特性，選取適配的探頭，如測量高速信號，需選用高帶寬探頭。把探頭的一端與示波器的通道接口（如CH1）穩固連接，另一端精準探測被測設備的信號輸出端，同時將探頭的接地夾可靠連接至被測設備的接地端，以保障信號參考地的一致性，減少干擾。

設置示波器基本參數：按下示波器前面板的“CH1”按鍵開啟通道，按“Auto Setup”鍵，讓示波器自動調節垂直刻度（建議初始設為合適檔位，如500mV/div）、水平時基（如設為10ns/div，可依信號頻率調整），使屏幕呈現穩定的信號波形。若信號頻率已知，可手動調節水平時基，讓一個信號周期在屏幕上占據合適寬度，方便后續觀察與分析。

2. 開啟眼圖分析功能 - 進入測量菜單：在示波器前面板上，按下“Measure”（測量）按鍵，屏幕會彈出測量參數設置菜單。

選擇眼圖測量項：在測量菜單中，通過旋轉多功能旋鈕并按下確認，找到“Eye Diagram”（眼圖）測量選項并選中。此時，示波器將自動識別輸入信號，并嘗試生成眼圖。若示波器未自動開啟眼圖分析功能，可查看菜單中是否有專門的“Analysis”（分析）或“Advanced”（高級）選項卡，在其中尋找眼圖分析功能入口并啟用。

3. 調整眼圖顯示參數 - 設置時鐘恢復：眼圖生成依賴于準確的時鐘恢復。在眼圖設置菜單中，找到“Clock Recovery”（時鐘恢復）選項，根據信號類型選擇合適的時鐘恢復模式，如針對同步信號，可選擇“External Clock”（外部時鐘）模式，并接入外部精確時鐘源；對于異步信號，選擇“Data Recovery”（數據恢復）模式，讓示波器從輸入數據信號中恢復時鐘。部分示波器還提供“Auto”（自動）模式，可先嘗試此模式，若效果不佳再手動調整。

調整水平和垂直刻度：旋轉示波器的“Horizontal”（水平）旋鈕，調節眼圖的水平刻度，使眼圖在水平方向能完整顯示多個單位間隔（UI，Unit Interval，相當于一個時鐘周期），一般建議顯示3 - 5個UI，以便觀察信號的周期性特征。旋轉“Vertical”（垂直）旋鈕，調整眼圖的垂直刻度，讓眼圖在垂直方向充分利用屏幕顯示區域，清晰展現信號的高低電平，便于后續測量眼高、眼寬等參數。

優化觸發設置：精準的觸發是穩定顯示眼圖的關鍵。按下“Trigger”（觸發）按鍵，在觸發設置菜單中，根據信號特點選擇觸發類型，如邊沿觸發、脈寬觸發等。對于數字信號，邊沿觸發較為常用，設置觸發源為對應的信號輸入通道，并精細調節觸發電平，使觸發點位于信號有效電平范圍內，確保每次觸發都能捕獲到穩定的信號段用于眼圖疊加。若信號存在噪聲干擾，可適當增加觸發的滯后值（Hysteresis），增強觸發的穩定性。

4. 眼圖參數測量與分析 - 測量關鍵參數：示波器的眼圖分析功能通常會自動測量并顯示一些關鍵參數，如眼高（Eye Height），代表信號邏輯“1”和“0”電平之間的差值，反映信號的幅度裕量；眼寬（Eye Width），是眼圖在水平方向上的張開寬度，體現信號的時間裕量；抖動（Jitter），描述信號在時間軸上的不穩定程度，包括隨機抖動和確定性抖動。在測量界面中，查看這些參數的數值，并與信號的設計指標對比，評估信號質量。若需手動測量，可使用示波器的光標測量功能，將光標分別放置在眼圖的關鍵位置，如眼圖的頂部、底部、邊緣等，測量相應的電壓值和時間值，計算得到眼高、眼寬等參數。

分析眼圖形狀：觀察眼圖的整體形狀，若眼圖呈清晰、對稱的張開狀態，表明信號質量良好，碼間串?dāng)_和噪聲影響較??；若眼圖出現閉合、傾斜、模糊或有過多過沖、振鈴等情況，說明信號存在問題。例如，眼圖閉合可能是信號幅度不足、噪聲過大或碼間串?dāng)_嚴重；眼圖傾斜可能是信號傳輸過程中存在不對稱的延遲或失真；眼圖模糊可能是示波器采樣率不足或信號帶寬超過示波器帶寬。針對不同的眼圖異常，進一步排查信號源、傳輸鏈路、示波器設置等方面的問題。

5. 保存與記錄結果 - 保存眼圖圖像：按下示波器前面板的“Save/Recall”（保存/調用）按鍵，進入保存設置界面。選擇保存當前顯示的眼圖圖像，可將圖像保存為常見格式，如PNG、BMP等，方便后續報告撰寫或與他人分享。在保存時，可給文件命名，標注信號名稱、測試條件等關鍵信息，便于管理和查找。

記錄測量數據：記錄下眼圖測量得到的關鍵參數數值，以及對眼圖形狀的分析結論。若示波器支持?jǐn)?shù)據導出功能，可將測量數據導出為CSV等格式文件，利用電子表格軟件進行進一步的數據處理和分析，如繪制參數隨時間或其他變量的變化趨勢圖，更直觀地展示信號質量的變化情況。

使用泰克MSO24示波器進行眼圖分析時，要依據信號特性合理設置各項參數，仔細觀察眼圖形狀與測量參數，準確評估信號質量，為數字信號系統的設計、調試和優化提供有力依據。
