在高速數字電路、汽車電子、通信系統及航空航天等領域的測試需求日益復雜的背景下，羅德與施瓦茨推出的MXO58系列八通道示波器以全球首款450萬波形/秒波形捕獲率、18位垂直分辨率架構及45,000次/秒實時FFT分析等核心技術，重新定義了多通道信號分析的性能標桿。本文將從技術架構、核心功能及典型應用場景三方面，深度解析MXO58如何助力工程師攻克復雜信號測試難題。

一、技術架構：突破傳統示波器的性能邊界

1. 多通道同步采集與低噪聲設計

MXO58系列提供4通道或8通道可選，支持最高2GHz帶寬和10GSa/s采樣率。其核心創新在于全通道獨立ADC設計，每個通道均配備12位硬件ADC，軟件升級后可解鎖18位垂直分辨率（HD模式），在2GHz全帶寬下實現130μV的本底噪聲，垂直刻度低至500μV/div。例如，在測試汽車CAN總線信號時，工程師可同時觀察8路差分信號的微小抖動，而無需擔心通道間串?dāng)_或噪聲疊加。

2. 超深存儲與實時分析能力

標配每通道500Mpts存儲深度（可擴展至1Gpts），結合分段存儲（10,000段）和歷史模式（10,000次采集），可捕獲長達數小時的信號并保持時間基準精度。例如，在電源轉換器測試中，MXO58可記錄完整的開關周期波形，并通過光標測量精確計算開關損耗；在故障復現場景中，歷史模式允許工程師回溯至毫秒級事件觸發前的信號狀態。

3. 數字觸發系統的精度革命

作為全球首款觸發靈敏度達0.0001垂直分格的八通道示波器，MXO58的數字觸發系統可精確隔離小信號異常。例如，在測試100MHz時鐘信號時，其觸發抖動僅1ps，觸發重置時間小于21ns，可穩定捕獲亞納秒級毛刺；而傳統模擬觸發示波器在相同場景下易受噪聲干擾，導致誤觸發或漏觸發。

二、核心功能：從時域到頻域的全維度分析

1. 實時頻譜分析（RTSA）

MXO58每秒可執行45,000次FFT運算，支持同時顯示4個獨立頻譜窗口，并具備獨立的時頻域控制能力。這一功能在EMI調試中表現尤為突出：工程師可同時觀察時域波形與頻域諧波分布，快速定位100kHz至2GHz范圍內的干擾源。例如，在測試5G基站PA模塊時，MXO58可實時監測三次諧波（3GHz）的動態變化，并通過頻譜掩模測試驗證是否符合3GPP標準。

2. 多通道協議解碼與觸發

通過選配MXO5-K510（低速串行觸發）或MXO5-K520（汽車電子串行觸發）選件，MXO58可支持I2C、SPI、CAN FD、LIN等30余種協議的硬件加速解碼。例如，在新能源汽車BMS測試中，工程師可設置“CAN總線錯誤幀觸發”，結合8通道同步采集功能，同時監控電池電壓、溫度及通信信號，快速定位故障鏈路的根源。

3. 功率分析與諧波測試

MXO5-K31功率分析選件提供高達334次諧波的實時計算能力，支持IEC 61000-3-2等標準的諧波電流測試。例如，在測試LED驅動電源時，MXO58可自動生成諧波分布柱狀圖，并通過掩模測試判斷是否符合EN 61000-3-2 Class C限值要求，測試效率較傳統方法提升3倍以上。

三、典型應用場景：從實驗室到產線的全流程覆蓋

1. 高速數字電路調試

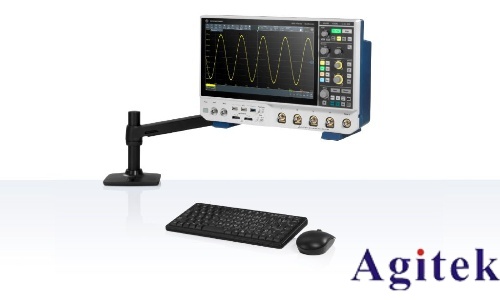

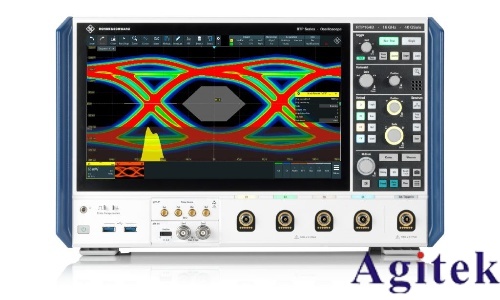

在PCIe 5.0（32Gbps）信號測試中，MXO58的18位垂直分辨率可清晰分辨眼圖中的微小抖動。例如，通過設置“眼圖模板觸發”，工程師可自動捕獲眼圖違規事件，并結合抖動分析功能定位串?dāng)_或ISI（碼間干擾）問題。實測數據顯示，其眼高測量精度可達±0.5%，較傳統8位示波器提升8倍。

2. 汽車電子功能安全驗證

MXO58的8通道同步采集能力可滿足ISO 26262功能安全標準中對多信號關聯分析的要求。例如，在測試EPS（電動助力轉向）系統時，工程師可同時監測扭矩傳感器、電機電流及CAN通信信號，通過設置“扭矩突變+電流過載”組合觸發條件，快速驗證系統在異常工況下的響應時間是否符合ASIL D等級要求。

3. 航空航天電源完整性測試

在衛星電源模塊測試中，MXO58的深存儲功能可記錄完整的開關周期波形（如10kHz開關頻率下的100ms波形），并通過數學運算功能計算紋波電壓的RMS值。例如，某型低軌衛星電源測試中，MXO58發現紋波頻率中存在120kHz諧波，經溯源為數字控制器時鐘泄漏所致，最終通過優化PCB布局解決問題。

四、技術優勢總結：重新定義多通道測試的效率與精度

MXO58系列示波器通過以下技術創新，為復雜信號測試提供了全新解決方案：

效率提升：450萬波形/秒的捕獲率使偶發事件檢測概率提升至99%，較傳統示波器快100倍；

精度突破：18位垂直分辨率與1ps觸發抖動，將微弱信號測量誤差控制在0.1%以內；

功能集成：單臺設備集成示波器、頻譜儀、邏輯分析儀及協議分析儀功能，降低測試系統復雜度與成本。

無論是5G基站研發、新能源汽車電控系統驗證，還是航空航天電源設計，MXO58均以其“多通道、高精度、實時性”的核心優勢，成為工程師攻克復雜信號測試難題的首選工具。隨著電子系統向更高速度、更低功耗方向發展，MXO58所代表的多維度信號分析能力，正推動測試技術邁向全新維度。
