萬用表具備將電壓顯示為 dB 值的功能，其參考標準可以是 1 毫瓦（對應 dBm）或 1 伏特（對應 dBV）。

顯示 dBm 值

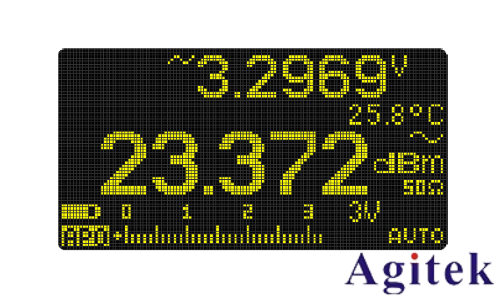

若要將萬用表設置為顯示以 dBm 為單位的電壓值，需先按照?qǐng)D 2-1 或圖 2-5 所示，將萬用表調整至電壓測量模式。接著，使用探測工具接觸測試點，讀取顯示的電壓值。之后，反復按下相關功能鍵（原文未明確按鍵名稱，可根據實際情況補充），直至電壓測量值以 dBm 的形式呈現。

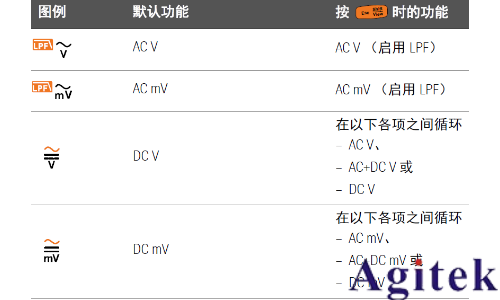

允許進行 dBm 測量的旋轉開關位置：需將萬用表的旋轉開關置于符合電壓測量且支持 dBm 顯示功能的對應位置（具體位置可參考設備說明書）。

注意：進行 dBm 測量時，必須依據參考阻抗（即電阻）來計算 dB 值，該計算是以 1 毫瓦為基準的。通常情況下，萬用表默認將參考阻抗設置為 50 Ω。

顯示 dBV 值

若要將萬用表設置為顯示以 dBV 為單位的電壓值，首先需進入設置菜單，將 dB（分貝）顯示模式從 dBm 切換為 dBV。

注意：此項設置更改后具有永久性。若要將萬用表重新設置為顯示以 dBm 為單位的電壓值，需再次進入設置菜單，把 dB 顯示模式從 dBV 改回 dBm。

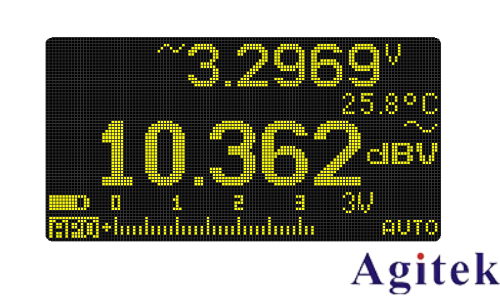

完成上述設置后，將萬用表設置為電壓測量模式。隨后，使用探測工具接觸測試點，讀取顯示的電壓值。

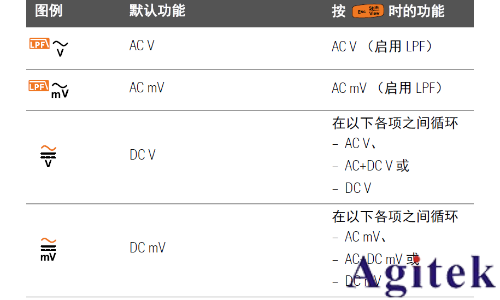

允許進行 dBV 測量的旋轉開關位置：需將萬用表的旋轉開關置于符合電壓測量且支持 dBV 顯示功能的對應位置（具體位置可參考設備說明書）。

注意：dBV 測量值是通過將當前測量值與以 1 伏為參考電壓存儲的相對值進行比較得出的，兩個 AC 信號之間的差值以 dBV 值的形式顯示。在進行 dBV 測量時，無需設置參考阻抗。

如何使用數字萬用表 ZLOW 功能進行電壓測量

注意：嚴禁使用 ZLOW 功能測量電路中的電壓，因?yàn)樵摴δ艿牡妥杩固匦裕ā? kΩ）極有可能損壞電路。

萬用表中的 ZLOW 功能可使引線呈現低阻抗?fàn)顟B(tài)，進而提升測量的精準度。

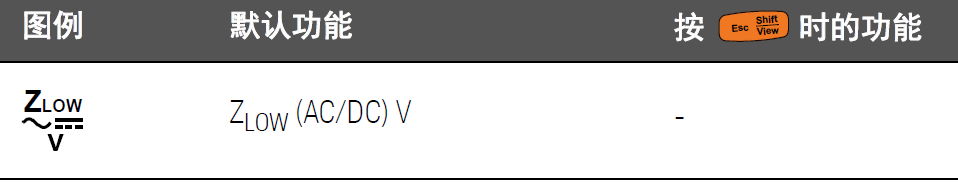

允許進行 ZLOW 測量的旋轉開關位置：可參考表 2-7 中所列出的對應位置（具體位置可參考設備說明書）。

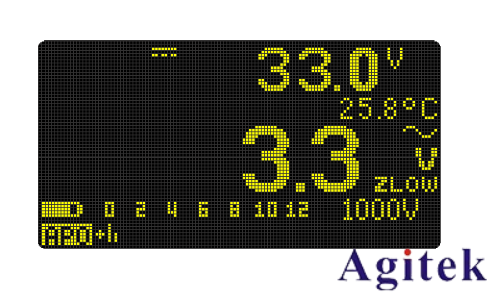

若要將萬用表設置為執行 ZLOW（低輸入阻抗）電壓測量，，將萬用表設置為電壓值測量模式。然后，使用探測工具接觸測試點，讀取顯示的電壓值。

注意：

使用 ZLOW（低輸入阻抗）功能能夠有效消除測量過程中出現的幻影或感應電壓。幻影電壓是指本不應帶電的電路中出現的電壓，其產生原因通常是通電線路與相鄰的未使用線路之間存在電容耦合現象。ZLOW 功能通過耗散耦合電壓，消除幻影電壓，從而降低在懷疑存在幻影電壓的區域出現錯誤讀數的可能性。

在 ZLOW 測量期間，自動量程功能將被禁用。此時，可在手動量程模式下將萬用表的量程設置為 1000 V。模擬條形圖顯示的是組合的 AC + DC 電壓值。

使用 ZLOW 測試電池使用情況

除了利用 DC 電壓測量功能讀取電池的電壓電平外，還可以使用 ZLOW 功能來測試電池的使用狀況。

若在使用 ZLOW 功能時，發現被測電池的電壓呈現逐漸降低的趨勢，這表明該電池的電量已不足以支持其正常功能。通過這種快速簡便的測試方法，能夠判斷電池是否具備充足的電量以維持正常操作。

注意：長時間使用 ZLOW 功能會對被測電池的電量造成消耗。
