1. 什么是THD？為什么需要測量？

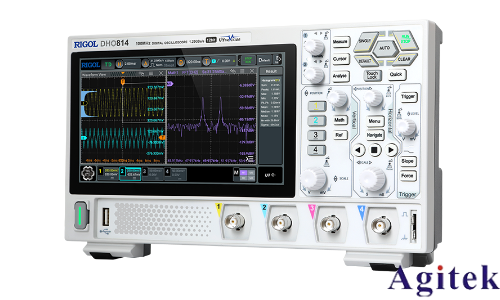

THD（總諧波失真）是衡量信號純凈度的重要指標，表示信號中不需要的諧波成分所占的比例。在音頻設備、電源系統、通信設備等領域，THD過高會導致音質變差、設備發熱、通信誤碼等問題。使用普源DHO814示波器可以快速準確地測量THD，幫助工程師優化產品性能。

2. 測量前的準備工作

2.1 設備連接1. 使用高質量探頭連接DHO814的通道1（CH1）

2. 確保探頭接地良好，避免引入額外噪聲

3. 檢查信號幅度是否在示波器量程范圍內

2.2 基本設置調整時基使波形穩定顯示

設置垂直靈敏度使波形占據屏幕2/3高度

開啟平均采樣模式（Acquire → Average）可減少隨機噪聲

3. 分步測量教程

3.1 進入FFT分析模式1. 按下前面板的【Math】按鈕

2. 選擇"FFT"功能

3. 設置信號源為正在使用的通道（通常為CH1）

3.2 優化FFT參數窗函數選擇：

  漢寧窗（Hanning）：適合大多數周期性信號

  平頂窗（Flat Top）：需要精確測量幅值時使用

頻率范圍設置：

  中心頻率設為被測信號基頻

  頻率跨度設為基頻的5-10倍

3.3 執行THD測量

1. 按下【Measure】按鈕

2. 選擇"THD"測量項

3. 示波器會自動計算并顯示THD百分比

4. 可以查看各次諧波的幅度分布

4. 提高測量精度的技巧

4.1 信號優化確保信號源穩定，避免波動

使用屏蔽電纜減少干擾

適當增加采樣點數提高頻率分辨率

4.2 示波器設置優化開啟高分辨率采集模式

調整觸發電平使波形穩定

適當增加平均次數平滑噪聲

4.3 環境優化遠離大功率設備

檢查接地是否良好

使用差分探頭測量小信號

5. 常見問題排查

問題1：THD值異常高檢查信號源是否失真

確認探頭接觸良好

嘗試更換測量位置

問題2：頻譜顯示不穩定增加平均次數

檢查觸發設置

確認信號本身是否穩定

問題3：基頻識別錯誤手動設置中心頻率

調整頻率范圍

檢查信號是否被噪聲淹沒

6. 實際應用案例

案例1：音頻放大器測試1. 輸入1kHz正弦波

2. 測量輸出端THD

3. 對比不同音量下的THD變化

案例2：開關電源測試1. 測量輸出電壓紋波

2. 分析主要諧波成分

3. 優化濾波電路降低THD

普源DHO814示波器提供了便捷的THD測量功能，通過合理設置FFT參數和優化測量環境，可以獲得準確的測試結果。掌握這些技巧后，工程師可以快速診斷設備諧波問題，提高產品性能。建議在實際測試中多嘗試不同的設置組合，找到最適合當前測試需求的**配置。
