在電子測量領域，示波器作為關鍵的測試儀器，其性能直接影響著測量結果的準確性。其中，示波器的隨機噪聲與抖動性能之間的關聯，是工程師在進行高精度信號分析時必須關注的重要課題。本文將深入探討示波器隨機噪聲的定義、類型，以及其對抖動性能的具體影響。

一、示波器隨機噪聲的定義與常見類型

示波器隨機噪聲，指的是在測量系統中隨機引入的、會引發抖動現象的噪聲。這種噪聲具有不確定性和隨機性，會對信號的測量產生干擾，進而影響對信號真實特性的判斷。

常見的示波器隨機噪聲類型主要包括以下幾種：

熱噪聲（kTB 噪聲）：這種噪聲與導體中的電子流緊密相關。其產生的根源是導體中電子的無規則熱運動，且會隨著帶寬、溫度和噪聲電阻的增加而增強。在實際測量中，熱噪聲是一種無法完全消除的固有噪聲，會對測量精度造成一定影響。

散粒噪聲：屬于半導體中的電子噪聲和孔噪聲（hole noise）。其噪聲幅度的大小取決于偏置電流和測量帶寬，在半導體器件的測量中較為常見。

“粉紅” 噪聲：這類噪聲的頻譜與 1/f 相關，在低頻段具有相對較高的能量，在很多電子系統中都可能存在，會對低頻信號的測量產生干擾。

二、示波器噪聲對抖動性能的影響

示波器噪聲會導致信號抖動增加，這是其對抖動性能最直接的影響。是德科技在示波器前端設計方面投入巨大，所生產的示波器噪聲水平處于業內最低水準，但即便如此，在某些情況下，儀器自身的噪聲仍可能將抖動引入波形，需要特別注意的是，這種抖動并非波形本身的真實性能。

具體而言，示波器噪聲對抖動性能的影響呈現出以下特點：

每個示波器都存在固有的垂直本底噪聲，而這種垂直噪聲會轉化為水平抖動，從而影響對信號時序的判斷。

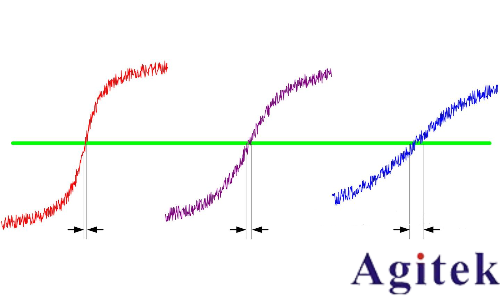

示波器噪聲引入信號的隨機抖動會隨信號斜率的變化而變化。當信號斜率較高時，示波器噪聲對信號的影響相對較?。欢?dāng)信號斜率較低時，垂直噪聲會更多地轉化為水平抖動，使得信號抖動更為明顯。這是因?yàn)樵谛甭瘦^低的情況下，垂直方向的微小變化會被放大為水平方向的較大偏移。

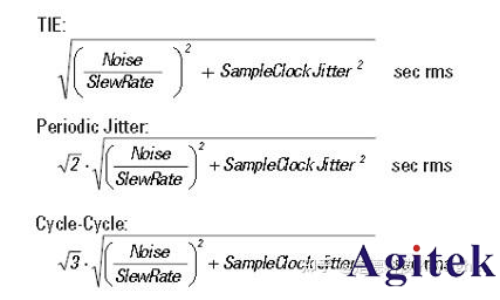

測量得到的隨機抖動是多種因素共同作用的結果，其中包括信號斜率、示波器噪聲以及示波器采樣時鐘抖動。在進行抖動測量時，需要綜合考慮這些因素，才能得到更為準確的結果。

綜上所述，深入了解示波器隨機噪聲及其對抖動性能的影響，對于工程師選擇合適的測試儀器、優化測量方案以及提高測量結果的準確性具有重要意義。在實際應用中，應充分考慮示波器噪聲的影響，采取相應的措施來減小其對測量的干擾，以獲得更可靠的測試數據。
