在電子測試與測量領域，信號發生器是不可或缺的關鍵設備，其中函數發生器和任意波形發生器是兩種常見類型。它們?cè)诓ㄐ紊?、功能特點及應用場景等方面存在顯著差異，下面將詳細解析。

函數發生器的特點

函數發生器擁有一個預置的波形或碼型列表，用戶可以從中選擇所需的波形。在使用過程中，用戶能夠?qū)Σㄐ蔚念l率、幅度、偏移等參數進行調整，同時還可以添加簡單的失真效果。其設計相對簡單，主要用于生成一些常見的、規則的波形，以滿足基礎的測試需求。例如，在一些簡單的電路測試中，函數發生器可以提供穩定的正弦波、方波、三角波等，幫助工程師初步判斷電路的工作狀態。

任意波形發生器的特點

任意波形發生器則更為復雜，它能夠仿真真實世界中的各種信號。其工作原理是利用事先存儲的數字?jǐn)?shù)據來生成波形，這些數字?jǐn)?shù)據詳細描述了信號電壓隨時間的變化情況。通常情況下，任意波形發生器產生的是經過編譯的定制波形，而非函數發生器那樣的預置常見波形。

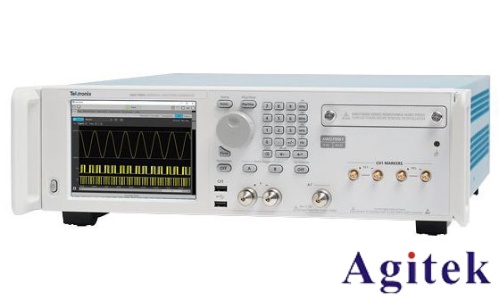

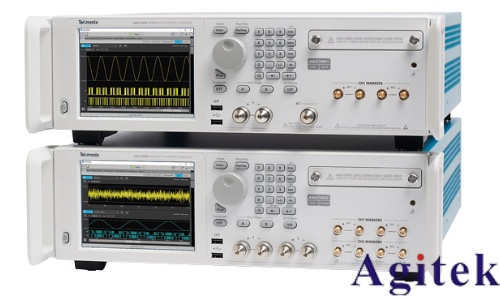

什么是任意波形發生器（AWG）

任意波形發生器是信號發生器的一種，它能生成真實波形，提供廣泛的激勵信號。其所生成的各類信號常常用于對器件進行通信協議壓力測試，在復雜的電子系統測試中發揮著重要作用。

任意波形發生器的主要用途

測試工程師可以使用 AWG 生成測試信號，為被測器件（DUT）提供激勵，然后通過示波器分析器件的工作狀態。例如，在通信設備的測試中，AWG 可以生成符合特定通信協議的復雜信號，以此來檢驗被測設備在各種復雜信號環境下的性能表現。

任意波形發生器的使用方法

測試工程師利用任意波形發生器驗證電路設計，只需幾步即可完成：

激活輸出控制，確保設備處于正常的輸出狀態；

選擇要生成的波形，根據測試需求選取對應的定制波形；

將輸出端連接到被測器件，保證連接的穩定性和準確性；

使用示波器驗證被測器件的性能，通過觀察示波器顯示的波形，判斷被測器件是否符合設計要求。

綜上所述，函數發生器適用于生成簡單、規則的預置波形，滿足基礎測試需求；而任意波形發生器則在生成復雜、定制化的真實世界信號方面具有優勢，更能適應復雜電子系統的測試場景。工程師在選擇時，應根據具體的測試任務和需求，合理選用合適的信號發生器，以提高測試的效率和準確性。
