在電子測量領域，準確測試直流電阻是一項重要的工作。LCR 測試儀憑借其獨特的功能，能夠?qū)崿F(xiàn)對直流電阻的精準測量，是德科技 E4980A LCR 測試儀便是其中的佼佼者。

LCR 測試儀的測量功能中包含直流電阻測試功能，與數字萬用表采用固定直流電源作為輸出、利用歐姆定律求得電阻值的方式不同，LCR 測試儀內部會施加正負 0.1V 的電壓，然后取兩次結果的平均值來求得直流電阻值（儀器的內阻也會參與分壓）。

以是德科技 E4980A LCR 測試儀為例，若將測量功能選為 Lp-Rdc 或 Ls-Rdc，儀器會先測量 Lp 或 Ls，之后在 + 0.1V 和 - 0.1V 處測量直流電阻（DCR）。

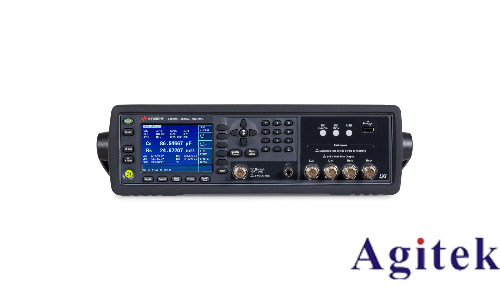

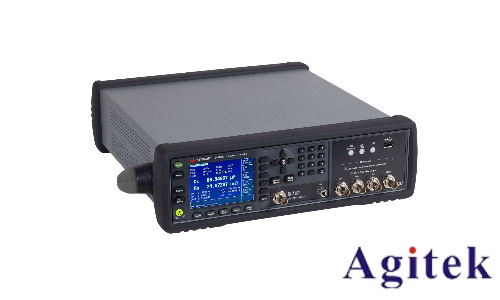

E4980A 精密型 LCR 測試儀

LCR 測試儀測試直流電阻步驟

步驟 1：接通 E4980A。

步驟 2：通過向 MEAS DISPLAY 頁面區域填入字段，設置 E4980A 的測量條件。

用光標鍵將光標移動到 FUNC 字段，并選擇 Ls-Rdc。

用光標鍵將光標移動到 FREQ 字段，并輸入 100 MHz。

用光標鍵將光標移動到 LEVEL 字段，并輸入 100 mA。

步驟 3：將測試夾具與 E4980A 連接。

步驟 4：進行修正。為了補償夾具的殘余電感和雜散電容，需進行開路 / 短路修正。

步驟 5：將被測件連接到測試夾具。

步驟 6：按 [Meas Setup] 鍵。通過內部觸發器進行連續測量，并顯示已測得的電感 Ls 值和 Rdc 值。

高精度的標準直流電阻測量

發射機線圈和接收機線圈的直流電阻會直接影響能量傳輸?shù)碾娮钃p耗，因此需要低直流電阻（通常低到毫歐級）來確保高功率傳輸效率。

直流電阻測量是精密 LCR 表的標配功能，能非常精確地測量低到毫歐級的直流電阻值，同時支持低接觸電阻夾具。例如，若線圈的直流電阻是 100 毫歐，E4980A LCR 測試儀的直流電阻精度可達 5%，這意味著真值大約在 95 毫歐到 105 毫歐之間。這樣的精度相當高，因為基于自動平衡電橋法的 LCR 表測量低直流電阻存在較大難度。

LCR 測試儀的技術指標中都會給出直流電阻測量技術指標，其相對測量精度與測試信號電壓相關。這是因為如果設置＞2Vrms 的 AC 測試信號，無論頻率多少，Hpot 輸入端都會通過 1:10 衰減器，在此情況下，衰減器會降低信噪比，進而影響直流電阻的測量精度。

綜上所述，是德 E4980A LCR 測試儀憑借其獨特的測量原理和精準的操作流程，能夠高效、準確地完成直流電阻的測試工作，滿足各類精密測量場景的需求。
