示波器探頭帶寬選擇指南

發布日期:2025-07-11 14:14:06         瀏覽數:

在示波器測量中,探頭帶寬的選擇直接決定了信號捕獲的完整性與準確性。若帶寬不匹配,輕則丟失關鍵信號細節,重則為系統引入額外噪聲,導致測量結果失真。本文將系統解析探頭帶寬的核心概念、響應特性及選擇方法,助力精準匹配測試需求。

一、探頭帶寬與示波器帶寬的核心定義

1. 什么是探頭帶寬?

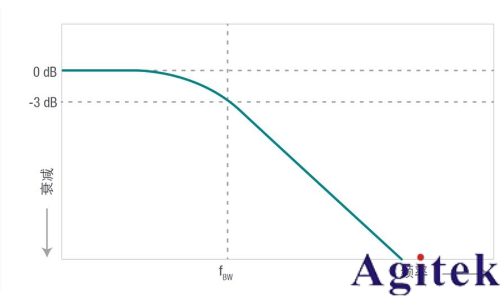

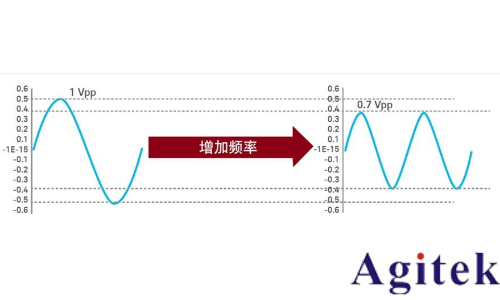

探頭帶寬的本質是其頻率響應的 3dB 點 —— 當輸入正弦信號的頻率升高至某一值時,探頭輸出信號的振幅相較于低頻時衰減 30%(即衰減至原信號的 70%),此時的頻率即為探頭的 - 3dB 帶寬。例如,用 1Vpp 的正弦信號測試某探頭,當信號頻率達到探頭帶寬時,示波器顯示的輸出信號僅為 0.7Vpp,測量誤差約 30%。

2. 示波器帶寬的意義

與探頭類似,示波器帶寬同樣以 3dB 點為界定標準,代表示波器能夠準確測量信號的最高頻率上限。示波器與探頭組成的測量系統,其整體帶寬需遵循 “系統帶寬木桶原理”—— 最終帶寬由兩者中帶寬較低的設備決定,因此探頭與示波器的帶寬匹配至關重要。

示波器探頭帶寬選擇指南(圖1)

示波器探頭帶寬選擇指南(圖2)

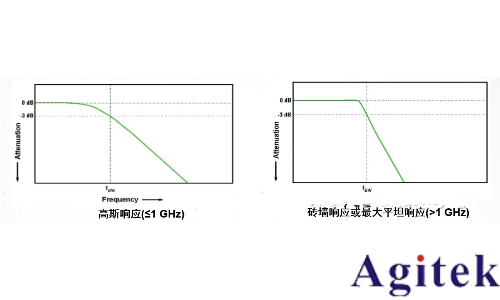

二、探頭的頻率響應特性:高斯響應與磚墻式響應

所有示波器探頭的頻率響應均呈現低通濾波器特性,但不同帶寬的探頭表現出顯著差異:

高斯響應(≤1GHz 探頭):頻率超過帶寬后,信號衰減呈現緩慢下降趨勢。這種特性的優勢是相位失真小,適合對信號完整性要求較高的低頻測量,但高頻信號的衰減不夠徹底。

磚墻式響應(>1GHz 探頭):超過帶寬后,信號在極窄的頻率范圍內急劇衰減(類似 “一刀切”),高頻抑制能力更強。高帶寬示波器通常采用這種響應以實現超高帶寬,但需注意其相位特性可能對快速變化的信號產生影響。



示波器探頭帶寬選擇指南(圖3)

三、如何計算信號帶寬?

選擇探頭的第一步是明確被測信號的帶寬。信號帶寬與上升時間直接相關,可通過以下公式計算:

若信號上升時間以 10%-90% 閾值測量:信號帶寬(BW)= 上升時間 ÷ 0.35

若信號上升時間以 20%-80% 閾值測量:信號帶寬(BW)= 上升時間 ÷ 0.22

例如,某數字信號的 10%-90% 上升時間為 1ns,則其信號帶寬 = 1ns ÷ 0.35 ≈ 2.86GHz,此時需匹配帶寬更高的探頭。



四、探頭帶寬選擇的實戰原則

根據信號類型的不同,探頭帶寬需滿足以下經驗法則:

模擬信號測量:探頭帶寬應至少為信號中最高正弦波頻率的 3 倍。

(例:測量 100MHz 正弦波時,需選擇≥300MHz 帶寬的探頭)

數字信號測量:探頭帶寬應至少為最高時鐘頻率的 5 倍。

(例:測量 100MHz 時鐘信號時,需選擇≥500MHz 帶寬的探頭)

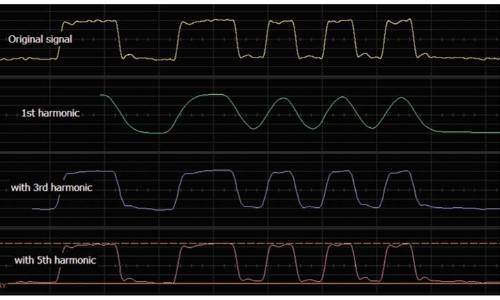

原理說明:高頻信號包含豐富的諧波分量,帶寬不足會導致高次諧波丟失,使信號邊沿變緩、細節模糊。例如,用 100MHz 探頭測量 100MHz 時鐘信號時,屏幕顯示的信號可能失真為近似正弦波;而用 500MHz 探頭測量時,可捕獲更多高次諧波,還原信號的陡峭邊沿與清晰拐角。

示波器探頭帶寬選擇指南(圖4)

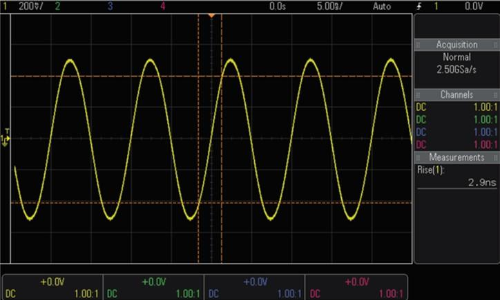

使用 100 MHz 探頭測量 100 MHz 時鐘信號。

示波器探頭帶寬選擇指南(圖5)

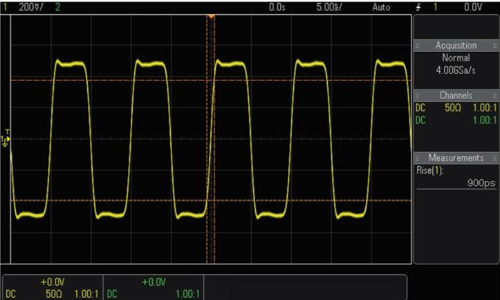

使用 500 MHz 探頭測量 100 MHz 時鐘信號。

示波器探頭帶寬選擇指南(圖6)

五、帶寬選擇的常見誤區:并非越高越好

雖然高帶寬探頭能捕獲更多信號細節,但盲目選擇超高帶寬會帶來弊端:

高帶寬探頭的固有噪聲更高,可能放大環境中的電磁干擾(EMI),反而影響低噪聲信號的測量。

成本隨帶寬呈指數級增長,需在性能與成本間找到平衡點。

總結

探頭帶寬的選擇需圍繞 “信號特性” 與 “測量需求” 展開:先通過上升時間計算信號帶寬,再根據模擬 / 數字信號類型匹配 3 倍或 5 倍帶寬的探頭,并兼顧示波器與探頭的帶寬協同性。合理的帶寬選擇既能保證信號細節的完整捕獲,又能避免噪聲干擾與成本浪費,是精準測量的基礎。
