普源 DG5000 信號發生器音頻測試中的頻率范圍與應用

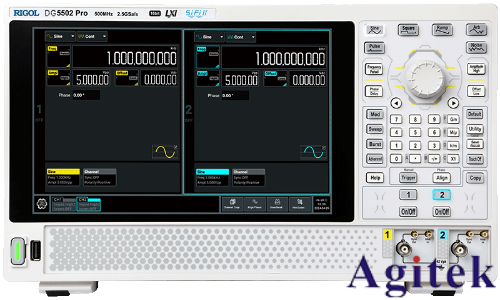

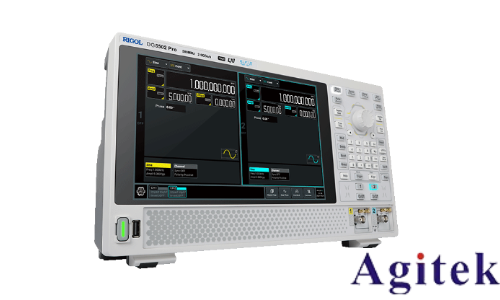

音頻設備的性能驗證高度依賴信號發生器的頻率精準度與覆蓋范圍。普源 DG5000 系列信號發生器憑借 20μHz 至 50MHz 的超寬頻率范圍,成為從消費級音響到專業音頻設備測試的核心工具,其針對音頻頻段的優化設計,完美適配人耳可聽域(20Hz-20kHz)及設備特性測試需求。
在基礎電聲參數測試中,DG5000 的 20Hz-20kHz 連續可調正弦波輸出是核心優勢。對于揚聲器頻響測試,需在 100Hz-20kHz 范圍內逐點掃頻,其 0.1Hz 頻率步進精度可精準捕捉頻響曲線的峰谷點,配合 16bit 垂直分辨率,能輸出低至 1mV 的微弱信號,適配耳機靈敏度(通常 90-120dB SPL)的精細測量。而針對麥克風測試,10Hz-20kHz 頻段覆蓋可驗證其低頻響應(如會議麥克風的 100Hz 以下拾音能力)。
專業音頻設備測試中,DG5000 的超低頻(20μHz-20Hz)與高頻(20kHz-50MHz)輸出展現獨特價值。例如,測試功率放大器的直流偏移時,20μHz 超低頻信號可模擬直流分量,通過示波器觀測輸出偏移電壓;驗證音頻處理器的抗干擾能力時,50kHz 高頻信號可模擬射頻干擾,評估設備的帶外抑制性能。其頻率切換響應時間<1ms,支持對數掃頻模式,能快速生成 10Hz-20kHz 的連續掃頻信號,大幅縮短音箱分頻器的相位特性測試周期。
DG5000 的雙通道同步輸出功能進一步提升測試效率。在立體聲設備聲道分離度測試中,左通道輸出 1kHz 信號的同時,右通道可輸出 2kHz 信號,通過音頻分析儀測量串擾值,較單通道測試效率提升 50%。其內置的噪聲信號(白噪聲、粉紅噪聲)生成功能,可直接用于功放失真測試,粉紅噪聲的 1/f 頻譜特性與音樂信號相似,能更真實反映設備在實際工況下的總諧波失真(THD)。
此外,DG5000 支持 U 盤導入自定義音頻波形文件,可將實際音樂片段轉化為電信號,用于設備的主觀聽感輔助測試。在某汽車音響系統調試中,工程師通過其復現的車載環境噪聲與音樂混合信號,成功優化了均衡器參數,使低頻響應提升 3dB。
憑借對音頻核心頻段的精準覆蓋與擴展頻率的靈活適配,DG5000 信號發生器為音頻設備從研發到量產的全流程測試提供了可靠激勵源,其兼顧精度與效率的設計,成為音頻測試場景中平衡性能與成本的優選方案。
