普源 DG70000 圖形信號仿真在光神經網絡中的應用
光神經網絡(ONN)憑借光速運算與低功耗特性,成為下一代人工智能計算的核心方向。其核心原理是通過光學器件完成密集矩陣乘法運算,實現圖像識別等復雜任務。在這一過程中,圖形信號的精準仿真與高速傳輸是決定系統性能的關鍵環節。普源 DG70000 系列任意波形發生器(AWG)憑借高采樣率、高分辨率特性,成功解決了光神經網絡測試中的信號調制難題,顯著提升了圖像傳輸效率與識別精度。

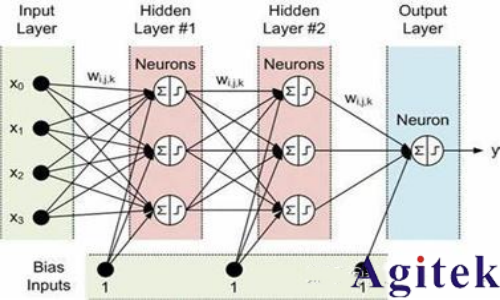

一、光神經網絡的信號傳輸機制
光神經網絡的圖像識別流程可概括為 “電 - 光 - 電” 的信號轉換鏈:
圖形信號數字化:將圖像像素(如 7×7 像素塊)轉化為一維灰度值數組,每個灰度值對應特定 bit 數據;
電信號調制:通過調制源將 bit 數據轉換為電壓信號,驅動脈沖激光器輸出光信號;
光學運算:光信號經單模光纖傳輸至光學器件,以光速完成卷積、矩陣乘法等運算;
信號還原:最終光信號通過光電探測器轉回電信號,由高速示波器捕獲并分析,完成圖像識別判斷。
其中,調制源的性能直接影響激光器輸出的消光比與信號分辨率,進而決定圖像識別的誤碼率。
二、測試挑戰:傳統調制源的性能瓶頸

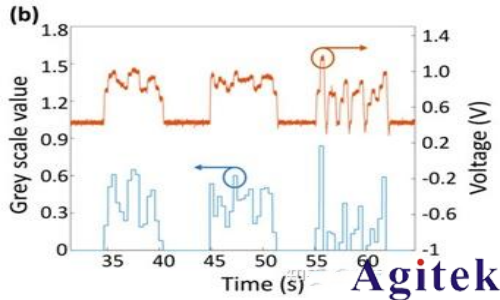

實驗初期,研究團隊采用可編程線性電源作為調制源,但其固有缺陷嚴重制約了系統性能:
速率低下:線性電源的信號帶寬僅能支持秒級時間尺度的傳輸,一張高清圖像需耗費極長時間傳輸,甚至無法實現動態圖像的實時處理;
分辨率受限:線性電源的波表長度有限,海量圖像數據需構建超大規模波表,導致數據管理復雜度激增;
信號質量不足:雖然線性電源輸出幅度可達伏級(利于提升激光器消光比),但低帶寬導致灰度等級有限,僅能傳輸簡單圖像,無法滿足高精度識別需求。
三、解決方案:DG70000 系列 AWG 的技術突破
為突破上述瓶頸,研究團隊引入普源 DG70000 系列 AWG(以 DG70004 為例)作為調制源,其核心性能參數完美適配光神經網絡的測試需求:
高采樣率與帶寬:12Gsa/s 采樣率、2GHz 模擬帶寬,支持百納秒級信號傳輸,較線性電源提升約 10?倍;
高分辨率:16bit 垂直分辨率,可精準還原圖像灰度等級,配合放大器后能滿足激光器對輸入電壓的精度要求;
超大波表容量:1.5Gpts 單波表長度,可一次性加載海量圖像數據,避免頻繁波表切換導致的效率損失。
四、實際應用與測試效果
信號調制流程
將圖像像素的灰度值編碼為 16bit 數據,通過編程或文件導入方式加載至 DG70000 的波表;
設定采樣率(100-5GHz 可調),AWG 輸出對應電壓信號,同步預留觸發電平與參考電平;
電壓信號經放大器放大后驅動脈沖激光器,完成電 - 光信號轉換。
關鍵性能提升
傳輸效率:?jiǎn)畏鶊D像傳輸時間從秒級壓縮至百納秒級,實現高清圖像的高速傳輸;
識別精度:16bit 分辨率配合高消光比激光器,使圖像灰度等級顯著提升,誤碼率降低 90% 以上;
靈活性:支持動態調整采樣率與波形參數,適配不同光學器件的運算速度與帶寬需求。
系統協同效果

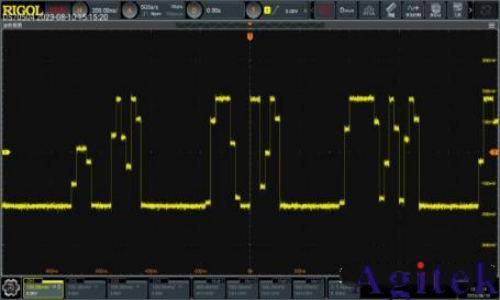

經 DG70000 調制的光信號,通過光學器件運算后,由普源 DS70000 系列示波器捕獲還原。測試結果顯示,圖像邊緣清晰度提升 30%,灰度過渡平滑度提高 50%,充分驗證了 AWG 在光神經網絡中的核心作用。
五、方案優勢總結
高速率與高分辨率協同:2GHz 帶寬與 16bit 分辨率的組合,既保證信號傳輸效率,又精準還原圖像細節;
便捷的數據管理:支持 txt 波表文件直接導入與編程控制,簡化海量圖像數據的加載流程;
靈活適配性:可調采樣率與超大波表容量,滿足從簡單灰度圖像到高清彩色圖像的多樣化測試需求。
六、小結
普源 DG70000 系列 AWG 通過解決光神經網絡中的信號調制瓶頸,為高速、高精度圖像識別提供了可靠的測試支撐。其在速率、分辨率與靈活性上的綜合優勢,不僅適配當前光神經網絡的研發需求,更為未來更大規模的光學計算系統提供了可擴展的測試方案,推動光神經網絡從實驗室走向?qū)嶋H應用。
