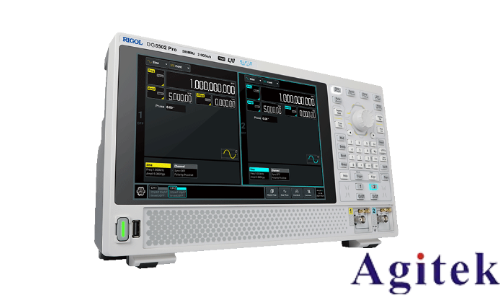

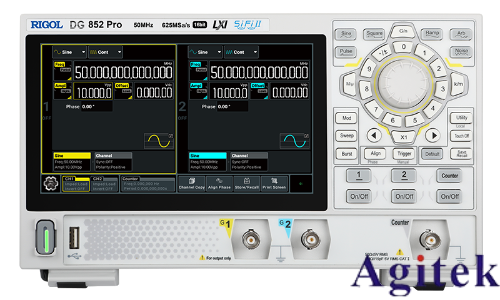

普源 DG800 Pro 信號發生器
在數字通信系統研發與驗證中,信號發生器的性能直接決定測試效率與結果可靠性。普源 DG800 Pro 系列信號發生器憑借高分辨率、寬調制帶寬及靈活的波形生成能力,成為從基帶信號仿真到射頻鏈路測試的理想選擇,為數字通信系統的協議驗證、抗干擾測試提供精準激勵源。
DG800 Pro 的 16bit 垂直分辨率與 1.25GSa/s 采樣率,可精準復現 QPSK、16QAM 等復雜調制信號,符號率支持 1kS/s 至 1MS/s 連續可調,滿足從低速物聯網到高速寬帶通信的多場景測試需求。其內置的數字調制模塊支持自定義星座圖編輯,工程師可通過上位機軟件導入預編碼的比特流,直接生成符合 3GPP、IEEE 802.11 等協議的標準信號,大幅簡化協議一致性測試流程。
在抗干擾性能測試中,DG800 Pro 的雙通道同步輸出功能展現獨特優勢。主通道輸出有用信號的同時,輔助通道可生成高斯白噪聲或特定頻率干擾信號,通過功率疊加模擬復雜電磁環境。例如,在 5G NR 終端測試中,可同步輸出 2.6GHz 載波信號與 1.8GHz 干擾信號,精準測量終端的鄰道選擇性(ACS)指標,測試效率較傳統單通道方案提升 40%。
針對通信系統的鏈路預算驗證,DG800 Pro 的功率精度(±0.5dB)與衰減步進(0.1dB)可實現信號強度的精準調控,配合內置的脈沖調制功能,能模擬信號衰落場景。其 128Mpts 波形存儲深度支持超長幀信號連續輸出,滿足衛星通信中跳頻序列的長周期測試需求。
此外,DG800 Pro 支持 U 盤直讀波形文件與 SCPI 程控,可快速調用預設的 LTE、WiFi6 等標準波形庫,減少測試配置時間。在某光纖通信系統測試中,工程師通過其生成的 OTDR 模擬信號,成功驗證了光模塊對突發信號的接收靈敏度,測試周期縮短至傳統方案的 1/3。
作為一款高集成度信號發生器,DG800 Pro 以精準的信號仿真能力與靈活的操作特性,為數字通信系統從研發到量產的全流程測試提供可靠支撐,成為平衡性能與成本的優選測試工具。
