同惠TH2690系列精準測試電阻率三種維度
研究背景
陶瓷材料作為現代科技革命的核心基礎材料,憑借其獨特的光、熱、力、電、磁耦合效應,已成為航空航天、電子信息、生物醫療、能源環保等戰略領域不可替代的關鍵支撐。在先進陶瓷體系中,熱解氮化硼(PBN)材料以其極致性能組合脫穎而出,具備高純度(99.99%)、耐高溫(2200℃)、低熱膨脹系數、高導熱性及抗化學腐蝕等特性。
多重角色
半導體制造領域:加工成加熱器涂層、絕緣板等,用于金屬有機化學氣相沉積等設備,防止石墨部件在高溫下?lián)]發污染腔室;
航空航天領域:用于制造火箭噴嘴、燃燒室襯里等,其耐高溫、抗熱震性能顯著提升發動機可靠性;
新能源與高端制造領域:PBN的高熱導率使其成為高功率電子器件散熱基板的優選材料,有效解決芯片過熱問題。
客戶情況
某前沿新材料研究機構正針對熱解氮化硼(PBN)材料啟動系統性精密測試項目,旨在全面解析其物理化學特性以支撐高端制造領域的應用突破。
測試要求
1、電阻測試:12GΩ-13GΩ;
2、表面電阻率測試:5TΩ-6TΩ;
3、體電阻率測試:1.2T-1.6T,單位為Ω·cm;
解決方案
為滿足客戶的測試需求,同惠推薦:TH2690系列皮安表/靜電計/高阻計+TH26090 表面電阻率/體電阻率測試夾具,針對不同的測試對象和測試環境,同惠還提供各種適配的附件。
1、高量程電阻范圍
在精密電子測量領域,高電阻值的精確測定具有至關重要的意義,尤其在絕緣電阻檢測環節,其重要性更是凸顯無疑。然而,當電阻值攀升至100GΩ以上時,多數常規測量?jī)x器便難以勝任,至于TΩ量級的精準測試,更是對傳統測量手段構成了嚴峻挑戰。
針對這一難題,TH2690系列高阻計憑借其內置的1000V高壓電源,成功實現了對高達1000PΩ(1018Ω)電阻值的精確測量。
2、多維度測量模式

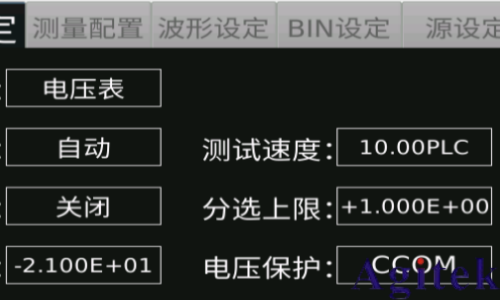

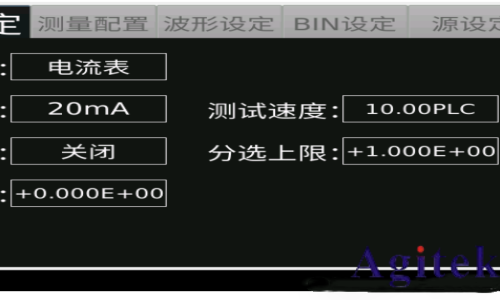

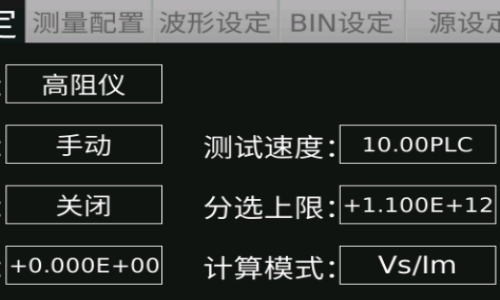

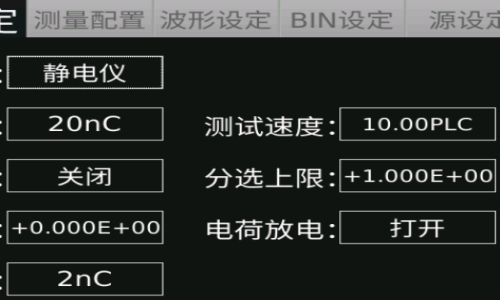

TH2690系列通過模塊化設計構建了多維度的電學測試方法,四種測量模式:高阻儀、電壓表、電流表、靜電計可精準覆蓋從微觀電荷到宏觀絕緣特性的全尺度測量需求。
3、 測試結果自動展示

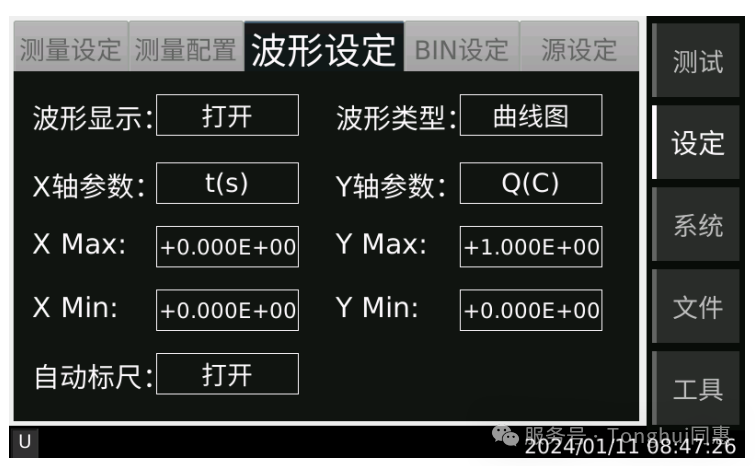

TH2690系列在測試完成后,其波形設定可即時呈現包含動態曲線圖與統計直方圖的多維度可視化分析界面,
4、 自動化上傳

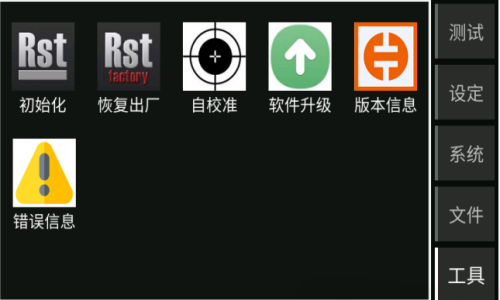

TH2690系列搭載專業級上位機軟件,通過多層次功能架構實現了測試流程的數字化閉環管理,如初始化、恢復出廠和軟件升級等功能,顯著提升了測試的深度、效率與可追溯性。
5、 出色的屏蔽功能

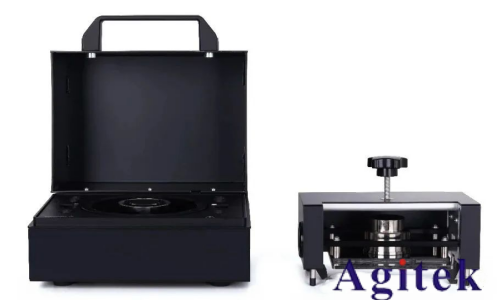

TH26090表面電阻率/體電阻率測試夾具,用于測量絕緣材料的體積或表面電阻/電阻率,使客戶在測試過程中可以大大程度上減少外界對測試結果的干擾。具有以下特點:
1. 電極尺寸可選;三種不同尺寸的電極,以滿足您的DUT尺寸要求,并滿足不同標準要求的電極尺寸要求。
2. 可用于30℃~100℃的環境。
3. 可在DUT上施加任意接觸壓力。
4. 適用測試電壓1000V。
5. 適用測試電流10mA。
經驗與總結
人類對材料性能邊界的探索從未停歇,從納米級功能材料到宏觀復合結構,每一次突破都推動著科技進步的齒輪。同惠電子始終秉持“智能測試、高效測試、精準測試、工業互聯”的發展戰略,持續深耕電子測量領域,致力于為全球科研人才提供全鏈路精密儀器解決方案。
